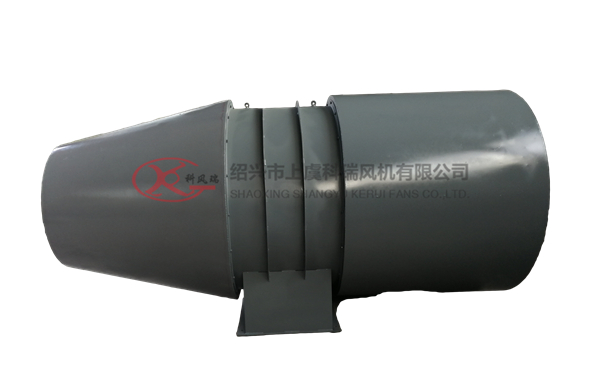

一、SDS系列隧道射流風機概述

      我公司是國內較早生產隧道射流風機的廠家，已有多年生產經驗和多項工程業績，已積累多種不同型號射流風機設計制造經驗，并根據射流風機的試驗狀況與使用工況，建立了射流風機技術數據庫，以便對射流風機葉片流形與尺寸可以不斷進行改進。我公司生產的射流風機關鍵部位已實現了模具化制作。對噪音起央定作用的整流體采用315噸液壓機拉伸成型，以保證風向具有較佳流線形結構。風機關鍵部位葉輪材質為ZLG114航空鋁合金，經過J453A低壓鑄造機壓鑄成型，成型后經退火時效處理和拉力試驗測試，再經過r射線探傷機探傷檢測，再經過高精度動平衡機進行平衡校驗，確保風機可以長期可靠運行。公司射流風機先后中標深圳福龍隧道、貴州花溪隧道、山東黃金礦業隧道、蘭州軍區油庫(防爆射流風機)、廈門集美大橋隧道等隧道通風工程，為公司品牌樹立了良好的市場口碑，并先后獲得了“重質量，守誠信”、“浙江省誠信經營企業”等榮譽。

      射流風機主要用于公路及鐵路隧道的縱向通風系統中，風機一般懸掛在隧道頂部或兩側，不占用交通而積，不需另外修建風道。土建造價低，是一種很經濟的通風方式。

      風機工作時，能從給定的能量中，產生較高的推力。這時流經隧道的總空氣量的-部分被風機吸入，葉輪做功后，由出口高速噴出?；跊_擊傳動的原理，高速氣流將把能量傳給隧道內的空氣，推動隧道內的空氣一起向前流動。當流動速度衰減到某一值時，下一組風機繼續工作，這樣，實現了從隧道進口端吸入新鮮空氣，從出口端排出污染空氣。

      我公可集多年設計、生產隧道通風設備的經驗。在原SDS型射流風機的基礎上，為使射流風機更好的與隧道的通風要求相匹配，又新設計了7個機號，并對原有機號進行了改進設計，我公司SDS型射流風機具有以下特點:

1、性能范圍寬，有更大的選擇余地。

2、耗能低而推力高。

3、特殊設計的消聲器，有效控制了風機的噪聲。

4、精確平衡的葉輪，使風機運轉平穩.

5、專用電動機，使風機可以長期可靠運行，運行時間超過20000小時。

6、T型雙向通風設備，正反風速相等，只需改變電機轉向，即可實現反風。

7、可配雙速電機，當有強的自然通風時，低速運行可以減少運行費用。

8、維護簡便。

二、SDS系列隧道射流風機型號說明

三、SDS系列隧道射流風機典型結構

SDS型射流風機-般包括:噴嘴、消聲器、整流體、風機段和電動機，如下圖所示。

1、噴嘴:流線型噴嘴改善了流場，使風機具有高的運行效率。

2、消聲器:風機段兩端配清聲器。清聲器為兩層圓簡結構，內筒為穿孔扳，外筒由鋼板滾圓而成。中間充填專用的防水吸聲材料。

3、風機段:具有鋼板滾圓、焊接的外殼，兩端的法蘭使消聲器方便的與風機段連接。

內部安裝電動機和葉輪，葉輪定位凸緣保證風機葉項間除-致。機翼型葉片由鋁合金材料壓力鑄造而成。

4、前、后整流體:近似流線型號的整流體，改善了流場使風機具有較高的運行效率。

5、電動機:特殊設計的電動機采用密封油脂潤滑，可正常運行20000小時，并適應風機高溫運行要求。電動機的額定電壓380V,頻率絕緣等級為F級，防護等級為IP54。接線盒在風機殼體外，可方便的與用戶電纜連接。

四、SDS系列隧道射流風機技術說明

1)本章數據是依據多年實際經驗、空氣動力領域的工作而發表的可靠數據。

2) K型射流風機的反風風量是正風風量的0.72-0.78倍。T射流風機的反風風量與正風風量相等。

3) SDS射流風機在-25~+50*C的環境溫度下， 能長期可靠工作。在250°C的高溫下，連續可靠運行60min。經高溫運行的射流風機應大修或更換。

4)所有零件均經防腐預處理,涂二層防銹底漆，- 層面漆。但是對特殊情況,可以采用不銹鋼、電鍍件等。

5)性能參數表中所列噪聲值為在野外、距風機出口10米、45度角處測量的A聲級

五、K型系列隧道射流風機性能參數表

K型系列隧道射流風機性能參數表(1)

K型系列隧道射流風機性能參數表(2)

K型系列隧道射流風機性能參數表(3)

六、T型系列隧道射流風機性能參數表

T型系列隧道射流風機性能參數表(1)

T型系列隧道射流風機性能參數表(2)

T型系列隧道射流風機性能參數表(3)

七、SDS型系列隧道射流風機外形及安裝尺寸

八、SDS型系列隧道射流風機安裝、運行及維護

      射流風機的安裝質量特別重要，應嚴格要求埋設預埋件，安裝時不得磕碰及損壞風機，不得對風機施焊。

      安裝風機，除滿足隧道界限的要求外應保證風機軸線與隧道的中心線平行。否則，將會降低風機的運行效率。

      射流風機的運行控制-般是依據CO濃度的增減來決定開停一臺或- 組、高速或低速。射流風機啟動時，為減少對電網的沖擊，應逐臺啟動，即上一臺風機達到額定轉速后再接通下一臺風機的電源。如直接啟動間隔120秒。

      射流風機正反向換向時，應等葉輪完全停止，再接通電源。

      風機無須特殊的維護保養工作。為了保持風機潔凈，可根據污染情況，定期擦拭風機外表面。
